🧮 ¿Qué es el Cálculo de Cargas?
El cálculo de cargas residenciales es el proceso de determinar la potencia eléctrica total requerida en una vivienda para dimensionar correctamente conductores, protecciones y equipos. Es fundamental para garantizar una instalación segura y eficiente.

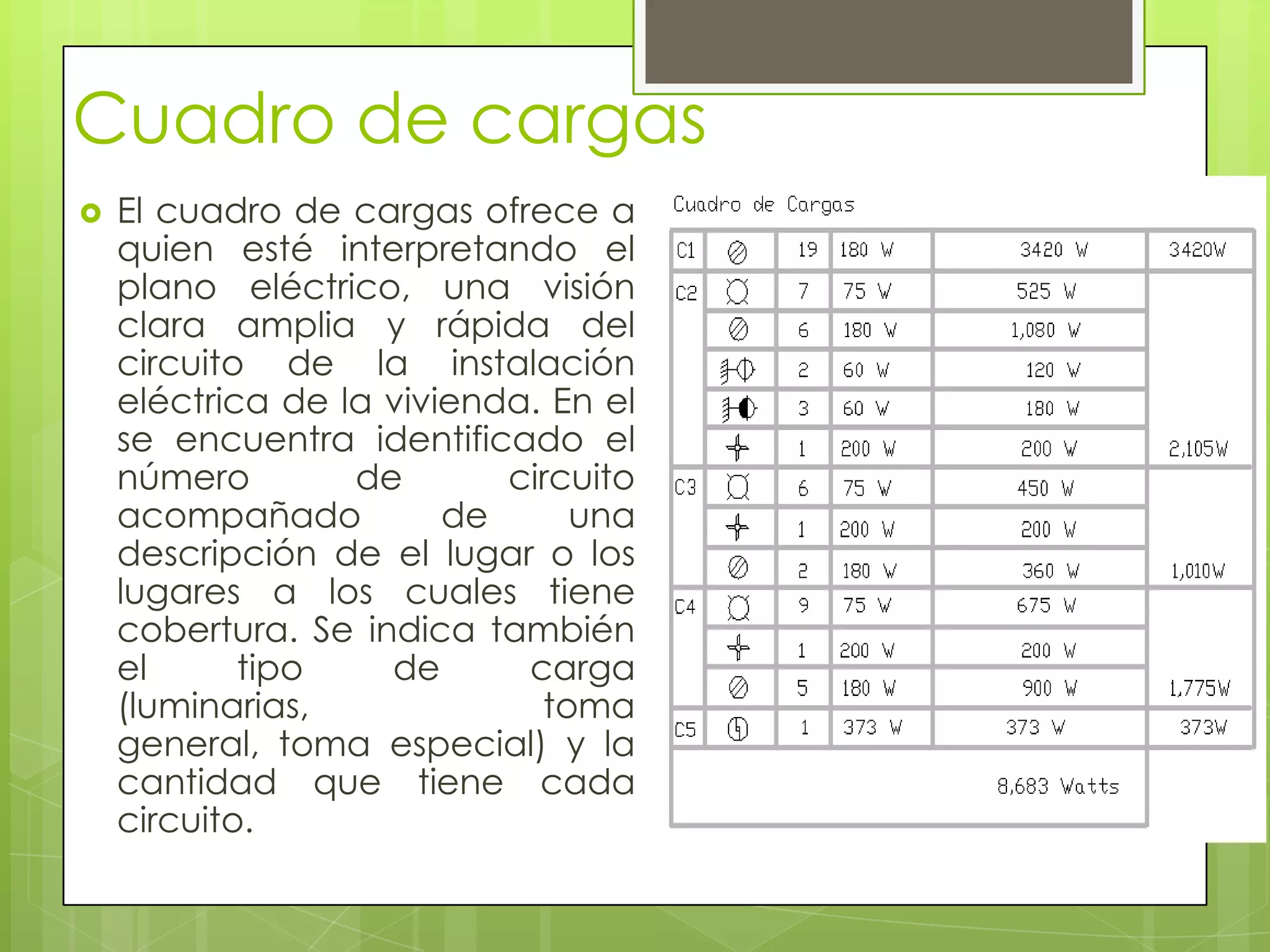

Proceso de cálculo de cargas en instalaciones residenciales 🏠⚡
Seguridad
Prevención de sobrecargas
Eficiencia
Dimensionamiento óptimo
🏠
Residencial
⚡
Cargas
🧮
Cálculo
🛡️
Seguridad
📊 Tipos de Cargas
⚡ Clasificación de Cargas:
Iluminación
Lámparas, tubos, LED
Tomacorrientes
Uso general, pequeños aparatos
Cocina
Estufa, horno, microondas
Aire Acondicionado
Equipos de climatización
Agua Caliente
Calentadores, termotanques
Lavado
Lavadoras, secadoras
💡
Iluminación
🔌
Tomacorrientes
🍳
Cocina
❄️
Aire A/C
🔢 Métodos de Cálculo
📐 Procedimientos de Cálculo:
Método de Suma
Suma directa de todas las cargas
Método de Demanda
Aplicando factores de demanda
Método de Área
Basado en metros cuadrados
Método por Ocupantes
Según número de personas
➕
Método suma
📊
Factor demanda
📏
Método área
👥
Por ocupantes
📊 Factores de Demanda
📈 Factores Típicos:
| Tipo de Carga | Factor de Demanda | Descripción |
|---|---|---|
| Iluminación | 100% | Uso continuo |
| Tomacorrientes | 100% | Uso general |
| Cocina eléctrica | 80% | Uso intermitente |
| Aire acondicionado | 100% | Uso estacional |
| Calentador de agua | 70% | Uso programado |
| Lavadora | 50% | Uso cíclico |
💡
Iluminación 100%
🔌
Tomacorrientes 100%
🍳
Cocina 80%
❄️
Aire A/C 100%
📏 Dimensionamiento de Conductores
🔧 Cálculo de Sección:
Corriente
I = P / (V × cos φ)
Caída de Voltaje
ΔV ≤ 3% (máximo permitido)
Capacidad de Corriente
Según tabla AWG/mm²
Factor de Seguridad
125% para cargas continuas
⚡
Corriente
📉
Caída voltaje
🔥
Capacidad
🛡️
Seguridad
🏠 Ejemplo: Vivienda Típica
📘 Cálculo para Apartamento de 100m²:
Cargas consideradas:
- 💡 Iluminación: 2000W (100%)
- 🔌 Tomacorrientes: 3000W (100%)
- 🍳 Cocina: 3000W (80%)
- ❄️ Aire A/C: 2000W (100%)
- 🚿 Calentador: 2000W (70%)
- 👕 Lavadora: 1500W (50%)
Corriente
I = 11.850W / 220V = 53.9A
Conductor
AWG #6 (55A capacidad)
Protección
Interruptor 60A bipolar
💡
Iluminación 2000W
🔌
Tomacorrientes 3000W
🍳
Cocina 2400W
❄️
Aire A/C 2000W
🛡️ Protección y Seguridad
🔒 Elementos de Protección:
Interruptor Termomagnético
Protección contra sobrecarga y cortocircuito
Dispositivo Diferencial
Protección contra fugas a tierra
Supresor de Transitorios
Protección contra sobretensiones
Puesta a Tierra
Seguridad fundamental
⚠️ Normativa Importante
Toda instalación residencial debe cumplir con las normativas locales y contar con protección diferencial de sensibilidad adecuada (30mA para viviendas).
🔘
Termomagnético
⚡
Diferencial
🛡️
Supresor
🌍
Tierra
Conclusión
✅ Puntos Clave:
- El cálculo de cargas es esencial para instalaciones seguras
- Los factores de demanda optimizan el dimensionamiento
- La protección adecuada previene accidentes
- Siempre considerar margen de seguridad
- Cumplir con normativas vigentes
Base de la Seguridad
Un cálculo correcto de cargas es la base para cualquier instalación eléctrica residencial segura y eficiente.
