La placa termistora, es la encargada de controlar la temperatura de aceite del compresor.
Mientras el compresor tenga una temperatura inferior a 100º 0 120º, ronda por ai la temperatura del aceite en los
compressores.
Tiene una sonda dentro del cárter del aceite.
Esta sonda va conectada a los terminales S1 y S2.
La placa electrónica, también llamada como termistor, tiene 7 conexiones.
...
En los terminales L y N le conectamos la corriente eléctrica para alimentar la placa, o termistor, como algunos
técnicos o OUT 69
y los terminales 11, 14, 12, hacemos la conexión al control del compresor.
Por el terminal 11 llega corriente del control y si la temperatura esta en perfectas condiciones, o sea abajo de los
100ºC o 120ªC retorna la corriente por el terminal 14 , esta hace con que el contactor del compresor se cierre y
ponga en funcionamiento el compresor
Si por otro lado la temperatura ha subido demasiado, más de 100 o 120ºC el termistor cambia de posición y envía
corriente al terminal 12.
De esta forma no va a llegar corriente al cuadro de mandos y el compresor se va a parar.

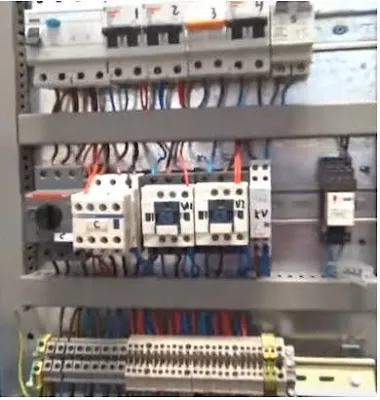

En la siguiente imagen está un cuadro de mando de una cámara frigorífica donde el anterior controlador va conectado.
