Las tablas termodinámicas no permiten calcular de manera simple el balance de la compresión.
También es indispensable conocer la entalpía de los gases en la descarga del compresor para poder apreciar la
potencia del condensador.
Igualmente, las tablas no dan el estado del fluido a la salida de la válvula de expansión.
Estos puntos deben ser calculados. Podemos utilizar bien un ordenador, bien una calculadora programable que acepte
las ecuaciones «indigestas» de los fluidos refrigerantes
Esto limita el número de personas que pueden obtenerlos.
Para remediar este problema, los frigoristas han tenido que adoptar una herramienta práctica:
...
EL DIAGRAMA ENTÁLPICO.
La figura anterior presenta el diagrama entalpico del R 134a
no se deje impresionar por tantas curvas, vamos a descomponerlo
Se trata de una representación gráfica de todas las evoluciones que un fluido puede soportar;
El diagrama entálpico es en realidad el DNI de un fluido refrigerante.
Cada fluido posee su diagrama entálpico; como ejemplo, vamos a seguir con el R 134a.

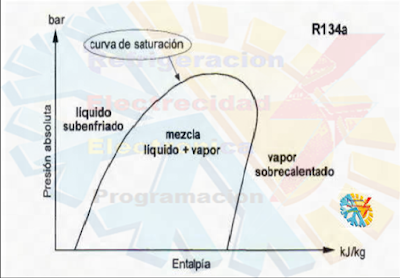

El diagrama entálpico está organizado de la seguiente manera
El eje de abscisas representa la evolución de la entalpía.
En el eje de ordenadas, se puede leer la presión en valor absoluto.
Una curva (con forma de alubia partida) divide al diagrama en tres partes. Esta curva lleva el nombre de
curva de saturación
La zona situada a la izquierda de la curva de saturación representa el fluido en estado líquido subenfriado
En el interior de la curva de saturación, es la fase de cambio de estado; habrá pues una mezcla líquido +
vapor.
La zona situada a la derecha de la curva de saturación representa al fluido en estado gaseoso
sobrecalentado.
En el interior de la curva de saturación
distinguimos las curvas representativas del título (x) de la mezcla (SUBTÍTULO) .
El título representa la razón entre la masa del vapor y la masa total del fluido:
De hecho, x da la proporción tomada por el vapor en la mezcla.
