⚡ ¿Qué son los Tableros Eléctricos?

Un tablero eléctrico o cuadro eléctrico es el centro de distribución y control de una instalación eléctrica. Contiene todos los dispositivos de protección, distribución y control de la energía eléctrica, garantizando la seguridad y el funcionamiento correcto de la instalación.

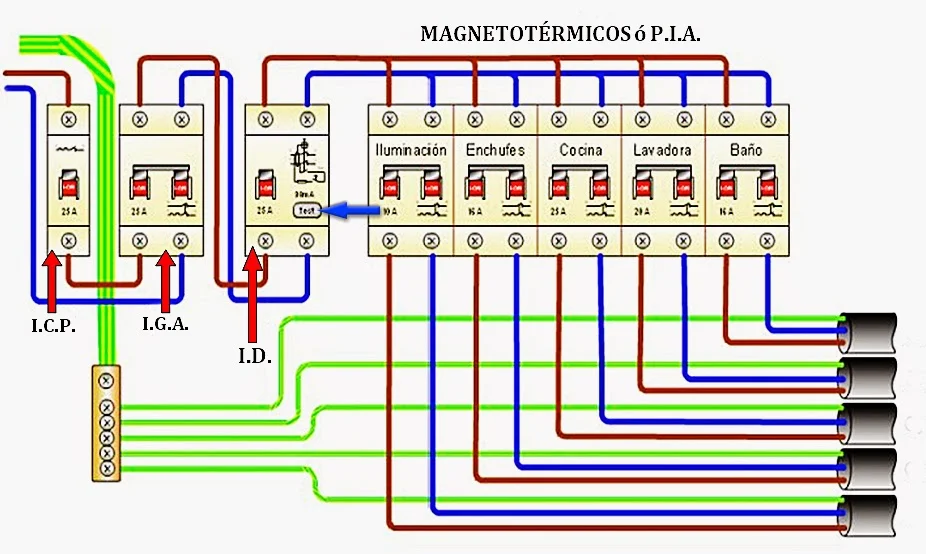

Componentes de un tablero eléctrico residencial ⚡🛡️

Seguridad

Protección contra sobrecargas

Distribución

Reparto de energía a circuitos

🛡️

Seguridad

⚡

Control

🔌

Distribución

📊

Medición

📊 Tipos de Tableros

🔧 Clasificación de Tableros:

General de Baja Tensión (GBT)

Principal de la vivienda

Secundario

Distribución a áreas específicas

Industrial

Alta potencia y robustez

Automatización

Control y automatización

Tipo	Aplicación	Corriente	Protecciones	Normativa
GBT	Viviendas	25-63A	Interruptor general + diferenciales	ITC-BT-17
Secundario	Oficinas, comercios	40-100A	Múltiples circuitos	ITC-BT-17
Industrial	Fábricas, talleres	100-630A	Protecciones específicas	ITC-BT-17
Automatización	Control industrial	Variable	PLCs y controladores	IEC 61439

🏠

Residencial

🏢

Comercial

🏭

Industrial

🤖

Automatización

🔧 Componentes Principales

⚙️ Elementos Esenciales:

Caja o Armario

Contenedor metálico o plástico

Riel DIN

Soporte para dispositivos

Barras de Conexión

Distribución de fases y neutro

Barra de Tierra

Conexión equipotencial

📋 Componentes Adicionales:

📊 Contador de energía: Medición del consumo
🔌 Base para interruptores: Soportes modulares
🏷️ Etiquetado: Identificación de circuitos
📋 Esquema unifilar: Diagrama de conexiones
🔒 Cerradura y seguridad: Acceso restringido
💡 Iluminación interna: LED de servicio

📦

Caja

📏

Riel DIN

⚡

Barras

🌍

Tierra

🛡️ Tipos de Protecciones

⚡ Dispositivos de Protección:

Interruptor Automático (Magnetotérmico)

Protección contra sobrecargas y cortocircuitos

Interruptor Diferencial

Protección contra contactos indirectos

Fusibles

Protección por sobrecorriente

Interruptor de Puesta a Tierra

Protección específica de tierra

Tipo de Protección	Función	Sensibilidad	Aplicación	Normativa
Interruptor General	Protección principal	25-63A	Entrada principal	ITC-BT-17
Diferencial 30mA	Contactos indirectos	30mA	Tomacorrientes	ITC-BT-22
Diferencial 300mA	Protección general	300mA	Líneas generales	ITC-BT-22
Interruptor 16A	Sobrecarga circuito	16A	Iluminación	ITC-BT-17
Interruptor 25A	Sobrecarga circuito	25A	Tomacorrientes	ITC-BT-17

⚠️ Importante

Todo tablero eléctrico debe tener como mínimo: interruptor general automático, interruptor diferencial de alta sensibilidad (30mA) y protecciones individuales por circuito.

⚡

Automático

🛡️

Diferencial

🔥

Fusible

🌍

Tierra

📊 Dimensionamiento

📏 Cálculo de Protecciones:

Vivienda Estándar

90-100m², 5-8 circuitos

Oficina

100-200m², 8-12 circuitos

Comercial

200-500m², 12-20 circuitos

Industrial

Variable, 20+ circuitos

📊 Circuitos Residenciales - Guía Completa:

🏠 ¿CUÁNTOS CIRCUITOS TIENE UNA RESIDENCIA NORMAL?

Una vivienda estándar típicamente tiene entre 5 y 8 circuitos. El número exacto depende del tamaño de la vivienda y los equipos que tenga.

🔌 LOS 5 CIRCUITOS BÁSICOS OBLIGATORIOS:

💡 ILUMINACIÓN (16A): Todas las luces de la vivienda
🔌 ENCHUFES GENERALES (16A): Tomacorrientes de habitaciones, sala, comedor
🍳 COCINA (25A): Enchufes de cocina, microondas, horno eléctrico
🚿 BAÑO (16A + Diferencial 30mA): Solo para enchufes del baño (secador, etc.)
🌊 LAVADORA/LAVAVAJILLAS (16A): Equipos de lavado

❓ ¿POR QUÉ ESTOS 5 CIRCUITOS Y NO MÁS?

🛡️ Seguridad por separación: Cada circuito tiene su propia protección
⚡ Evita sobrecargas: Si un circuito falla, los demás siguen funcionando
🔧 Facilidad de reparación: Problemas localizados y fáciles de identificar
📊 Balanceo de carga: Distribución equilibrada de la energía
🏷️ Requisito REBT: Exigido por el Reglamento Electrotécnico

➕ CUÁNDO SE NECESITAN MÁS CIRCUITOS:

❄️ AIRE ACONDICIONADO (25A): Si tienes equipos de climatización
🔥 TERMOS ELÉCTRICOS (16A): Calentadores de agua eléctricos
🔌 ENCHUFES ADICIONALES (16A): Viviendas grandes (>120m²)
💡 ILUMINACIÓN EXTERIOR (16A): Jardines, fachadas
🚗 GARAJE/TALLER (16A): Herramientas eléctricas
🏊 PISCINA (25A): Bombas y equipos de piscina
🔌 ENCHUFES ESPECÍFICOS: Oficina, sala de juegos, etc.

⚡ CAPACIDAD DE LOS DISJUNTORES - ¿POR QUÉ ESOS VALORES?

🔌 DISJUNTOR DE 16 AMPERIOS:

💡 Iluminación: Las bombillas LED consumen poco (2-10W cada una)
🔌 Enchufes generales: Cargas pequeñas como cargadores, TV, lámparas
🚿 Baño: Secador de pelo (2000W máximo) + otros equipos pequeños
🌊 Lavadora: Consumo típico 1500-2500W
� Cálculo: 16A × 230V = 3680W máximos por circuito

🔌 DISJUNTOR DE 25 AMPERIOS:

🍳 Cocina: Horno (2000-3000W) + microondas (800-1200W) + otros
❄️ Aire acondicionado: Equipos de 2000-5000W
🏊 Piscina: Bombas potentes (2000-4000W)
📊 Cálculo: 25A × 230V = 5750W máximos por circuito

� CUÁNDO COLOCAR UN SEGUNDO CIRCUO DEL MISMO TIPO:

📋 REGLAS PRÁCTICAS:

💡 ILUMINACIÓN: Más de 20 puntos de luz o vivienda >150m²
🔌 ENCHUFES: Más de 15 tomacorrientes o varios pisos
🍳 COCINA: Cocina industrial o muchos electrodomésticos potentes
❄️ AIRE ACONDICIONADO: Más de 2 equipos o equipo muy potente
🏠 VIVIENDA GRANDE: Más de 200m² o 2 plantas

⚠️ SEÑALES QUE NECESITAS MÁS CIRCUITOS:

⚡ Disyuntores que saltan frecuentemente
🔌 Muchos enchufes en alargadores
💡 Luces que parpadean con otros aparatos
🔥 Cables que se calientan
📊 Consumo total > 80% de la capacidad

🏗️ EJEMPLO REAL - VIVIENDA DE 100m²:

📦 Tablero: Módulo de 8 espacios
⚡ Interruptor general: 40A
🛡️ Diferencial general: 40A/30mA
� Circuito 1: Iluminación 16A
🔌 Circuito 2: Enchufes generales 16A
🍳 Circuito 3: Cocina 25A
� Circuito 4: Baño 16A (con diferencial propio)
🌊 Circuito 5: Lavadora 16A
📊 Total: 6 circuitos (1 general + 5 específicos)

💡 REGLA PRÁCTICA:

Para viviendas: 1 módulo por cada 10m² + 2 módulos de reserva. Para oficinas: 1 módulo por cada 15m² + 4 módulos de reserva.

🏠

100m²

📊

40A

🛡️

30mA

📦

12 módulos

🔧 Montaje e Instalación

⚙️ Proceso de Instalación:

Ubicación

Lugar accesible y ventilado

Alimentación

Conexión desde acometida

Distribución

Salida a circuitos

Seguridad

Conexiones a tierra

📋 PASO A PASO - Instalación del Tablero:

📍 PASO 1: Preparación y Ubicación

🏠 Elige el lugar: Zona seca, accesible, cerca de entrada
📏 Verifica espacio: Altura 1.2-1.5m del suelo
🔌 Identifica acometida: Punto de entrada de energía
🛡️ Verifica tierra: Sistema de puesta a tierra disponible
📋 Prepara herramientas: Taladro, destornilladores, tenaza

📦 PASO 2: Montaje de la Caja

🔨 Fija la caja: Con tornillos y tacos adecuados
📐 Verifica nivel: Perfectamente horizontal y vertical
🔌 Prepara entradas: Prensaestopas para cables
🧹 Limpia interior: Sin rebabas ni obstrucciones
📏 Instala riel DIN: Fijado firmemente

⚡ PASO 3: Conexión de Protecciones

🔌 Instala interruptor general: Primera posición
🛡️ Coloca diferenciales: Después del general
⚡ Añade automáticos: Por cada circuito
🔗 Conecta barras: Fases, neutro y tierra
🔧 Aprieta conexiones: Torque adecuado

🔌 PASO 4: Cableado de Circuitos

⚡ Conecta entrada: Desde acometida al general
🔌 Distribuye fases: Balanceo de cargas
🌍 Conecta tierra: Barra principal de tierra
📏 Etiqueta circuitos: Identificación clara
📋 Completa esquema: Diagrama unifilar

✅ PASO 5: Verificación Final

🔍 Inspección visual: Conexiones seguras
🧪 Medición de aislamiento: Megóhmetro
⚡ Prueba de diferenciales: Botón de test
📊 Verificación de polaridad: Correcta conexión
📝 Documentación: Certificado de instalación

📍

Ubicación

📦

Montaje

⚡

Conexión

✅

Verificación

⚖️ Normativas y Seguridad

📋 Reglamentación Vigente:

REBT

Reglamento Electrotécnico de Baja Tensión

ITC-BT-17

Tableros y cuadros eléctricos

ITC-BT-22

Protecciones contra sobretensiones

IEC 61439

Conjuntos de aparamenta

📋 Requisitos Obligatorios REBT:

🏠 Instalación por profesional: Instalador autorizado
📋 Certificado de instalación: Documentación obligatoria
🛡️ Protección diferencial: 30mA obligatorio en viviendas
⚡ Interruptor general: Acceso y corte omnipolar
🌍 Puesta a tierra: Conexión equipotencial obligatoria
🏷️ Identificación: Etiquetado de todos los circuitos
📊 Esquema unifilar: Diagrama actualizado
🔒 Acceso restringido: Cerradura en instalaciones industriales

⚠️ Sanciones y Responsabilidades

La instalación sin cumplir el REBT puede acarrear multas, invalidación de seguros y responsabilidad civil en caso de accidente. Siempre contrate un instalador autorizado.

📚 Mantenimiento y Revisiones:

📅 Revisiones periódicas: Cada 5 años en viviendas
🏢 Instalaciones industriales: Cada 2-3 años
🏥 Locales públicos: Anualmente
🧪 Prueba de diferenciales: Mensual (botón test)
📋 Actualización documentación: Cada modificación

📋

REBT

🛡️

ITC-BT-17

⚡

IEC 61439

📅

Revisión

Conclusión

✅ Puntos Clave:

Los tableros eléctricos son el corazón de la instalación
Las protecciones adecuadas son fundamentales para la seguridad
El dimensionamiento correcto asegura un funcionamiento óptimo
El cumplimiento normativo es obligatorio y garantiza seguridad
El mantenimiento periódico previene fallos y accidentes

Inversión en Seguridad

Un tablero bien diseñado e instalado no es un gasto, es una inversión en seguridad que protege personas, equipos y propiedades.
