🔧 ¿Qué es un Multímetro?
Un multímetro es una herramienta fundamental en electricidad y electrónica que permite medir diferentes magnitudes eléctricas como voltaje, corriente y resistencia. 📏⚡

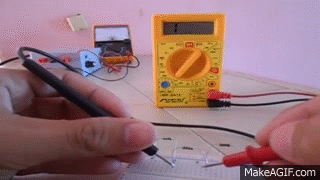

Multímetro digital comúnmente utilizado 🔌
Existen dos tipos principales:
Digital
Muestra los valores en una pantalla LCD
Analógico
Usa una aguja para indicar las mediciones
📟
Digital
🧭
Analógico
⚡
Voltaje
🔌
Corriente
⚙️ Funciones Principales del Multímetro
🔧 Mediciones Principales:
Voltímetro
Mide la tensión (V), en corriente continua (DC) o alterna (AC)
Amperímetro
Mide la corriente eléctrica (A)
Ohmímetro
Mide la resistencia eléctrica (Ω)
Prueba de Continuidad
Detecta si hay un camino cerrado (emite un sonido si hay continuidad)
Prueba de Diodos
Verifica el funcionamiento de diodos y componentes similares
🔋
Voltímetro
🔌
Amperímetro
📏
Ohmímetro
🔔
Continuidad
⚡ Medir Voltaje
📋 Procedimiento Paso a Paso:
- Coloca la perilla en V (AC o DC, según el caso).
- Conecta la punta negra al COM y la roja a VΩmA.
- Coloca las puntas entre los puntos donde deseas medir.
Ejemplo de medición de voltaje DC 🔋
Conexión en Paralelo
El multímetro se conecta en paralelo al circuito
AC vs DC
Selecciona el tipo correcto de corriente
1️⃣
Seleccionar V
2️⃣
Conectar puntas
3️⃣
Medir
⚡
Voltaje
🔌 Medir Corriente
📋 Procedimiento Paso a Paso:
- Cambia la perilla a A (corriente).
- El circuito debe estar abierto para insertar el multímetro en serie.
- Ten mucho cuidado con los valores altos de corriente.
Conexión en Serie
El multímetro se conecta en serie al circuito
Precaución
Usar la escala correcta para evitar daños
1️⃣
Seleccionar A
2️⃣
Abrir circuito
3️⃣
Conectar en serie
⚠️
Precaución
📏 Medir Resistencia
📋 Procedimiento Paso a Paso:
- Gira la perilla al símbolo Ω.
- Desconecta el componente del circuito para evitar lecturas erróneas.
- Toca ambos extremos del componente con las puntas.
Desconectar
El componente debe estar aislado del circuito
Contacto Directo
Las puntas deben tocar los terminales del componente
1️⃣
Seleccionar Ω
2️⃣
Desconectar
3️⃣
Medir
📏
Resistencia
💡 Recomendaciones de Uso
⚠️ Medidas de Seguridad:
No Medir Voltaje en Escala Incorrecta
No midas voltaje en la escala de corriente o resistencia (puede dañar el multímetro)
Desconectar para Resistencia
Desconecta el circuito antes de medir resistencia
Empezar con Escala Alta
Empieza con la escala más alta y luego ajusta hacia abajo
Protección Personal
Usa guantes y sigue protocolos de seguridad si trabajas con alta tensión
⚠️
Escalas correctas
🔌
Desconectar
📏
Escalas altas primero
🧤
Protección
🔧 Aplicaciones Comunes
🛠️ Usos Prácticos:
Comprobar Baterías
Medir el voltaje de baterías
Medir Tensión
Medir la tensión de un enchufe o lámpara
Diagnóstico
Diagnóstico de componentes electrónicos
Comprobar Continuidad
Comprobar continuidad en cables y fusibles
🔋
Baterías
💡
Lámparas
🔧
Componentes
🔌
Cables
Conclusión
✅ Puntos Clave:
- El multímetro es una herramienta versátil para mediciones eléctricas
- Existen digitales y analógicos con diferentes ventajas
- Cada medición requiere configuración específica
- La seguridad es fundamental al usar el multímetro
- La práctica constante mejora la precisión
Herramienta Esencial
El multímetro es indispensable para cualquier persona que trabaje con electricidad o electrónica, permitiendo diagnóstico y verificación precisa.
