🌀 Bobinas e Inductores: Conceptos y Aplicaciones Básicas

Descubre qué son las bobinas o inductores, cómo almacenan energía en campos magnéticos, sus aplicaciones en circuitos y su importancia en la electrónica moderna.

📋 Información del Artículo

• Tema: Bobinas o Inductores
• Nivel: Principiantes
• Tiempo de lectura: 15 minutos
• Palabras clave: bobinas, inductores, inductancia, campo magnético, circuitos electrónicos
• Actualizado: 2026

📚 Tabla de Contenidos

1. Introducción a las Bobinas
2. Composición y Funcionamiento
3. Campo Magnético
4. Aplicaciones Principales
5. Ejemplo en Circuito
6. Inductancia
7. Tipos de Bobinas
8. Importancia en Electrónica
9. Conclusión

🌀 Bobinas o Inductores

Almacenamiento de energía en campos magnéticos

Conceptos Campo Magnético Aplicaciones

Introducción a las Bobinas

Las bobinas, también llamadas inductores, son componentes eléctricos que almacenan energía en un campo magnético cuando pasa corriente por ellas. Son fundamentales en circuitos de electrónica y electricidad. ⚡️

Símbolo eléctrico de una bobina

Concepto Fundamental

Las bobinas son componentes pasivos que se oponen a los cambios en la corriente eléctrica, almacenando energía temporalmente en forma de campo magnético y liberándola cuando sea necesario.

🌀

Bobina/Inductor

H

Símbolo: Inductancia

🧲

Campo magnético

⚡

Almacena energía

Composición y Funcionamiento

🔧 Estructura Básica:

Las bobinas están formadas por un hilo conductor enrollado en forma de espiral o hélice. Cuando la corriente eléctrica circula, crea un campo magnético alrededor del alambre, almacenando energía magnética. 🔄

Bobina real enrollada (inductor)

Otra bobina de inducción real

Proceso de Almacenamiento

Cuando la corriente fluye a través de las espiras, se genera un campo magnético concentrado que almacena energía. Este campo se opone a los cambios rápidos de corriente, proporcionando estabilidad al circuito.

🔗

Hilo conductor

🌀

Espiral/hélice

🧲

Campo magnético

⚡

Energía almacenada

Campo Magnético

🧲 Generación del Campo:

El campo magnético generado por una bobina depende de varios factores:

Número de Vueltas

A mayor número de espiras, mayor campo magnético

Intensidad

Mayor corriente produce campo más fuerte

Núcleo

Material ferromagnético aumenta el campo

Propiedad Magnética

La capacidad de una bobina para generar un campo magnético se mide en henrios (H) y se conoce como inductancia. Esta propiedad determina cuánta energía puede almacenar la bobina.

H

Henrios

🔢

Vueltas

⚡

Corriente

🧲

Núcleo

Aplicaciones Principales

⚙️ Usos Comunes:

Filtrado

Filtrar señales eléctricas en fuentes de alimentación 🛠️

Almacenamiento

Almacenar energía temporalmente en circuitos electrónicos 🔋

Resonancia

Crear circuitos resonantes en radios y transmisores 📻

Campos Magnéticos

Generar campos magnéticos para transformadores y motores eléctricos 🔄

🛠️

Fuentes de poder

🔋

Almacenamiento

📻

Radiofrecuencia

🔄

Motores

Ejemplo en Circuito

⏳ Comportamiento en Circuito:

Cuando conectamos una bobina en serie con una resistencia y una batería, la corriente tarda un tiempo en estabilizarse, debido a la propiedad de la bobina llamada inductancia. Esto produce un retraso en el flujo de corriente, útil en filtros y temporizadores. ⏳

Ejemplo de circuito con bobina (inductor) y condensador

Efecto de la Inductancia

La bobina se opone inicialmente al paso de corriente, creando un retraso. Gradualmente, la corriente aumenta hasta alcanzar su valor máximo según la ley de Ohm. Este comportamiento es esencial en muchos circuitos de control.

⏳

Retardo de corriente

📈

Aumento gradual

🛡️

Estabilización

⚙️

Control

Inductancia

📊 Concepto de Inductancia:

La inductancia es la propiedad de una bobina para oponerse a los cambios en la corriente. Se mide en henrios (H) y depende de:

Número de Espiras

L ∝ N² (proporcional al cuadrado)

Área del Núcleo

Mayor área, mayor inductancia

Material del Núcleo

Permeabilidad magnética

Importancia en Circuitos

La inductancia determina cómo responde una bobina a los cambios de corriente. Mayor inductancia significa mayor oposición a los cambios rápidos, lo que es útil para filtrar y estabilizar señales.

H

Henrios

N²

Espiras al cuadrado

📐

Área

🧲

Permeabilidad

Tipos de Bobinas

🔧 Clasificación Principal:

Bobinas de Aire

Sin núcleo magnético, usadas en radiofrecuencia

Bobinas con Núcleo

Con material ferromagnético, mayor inductancia

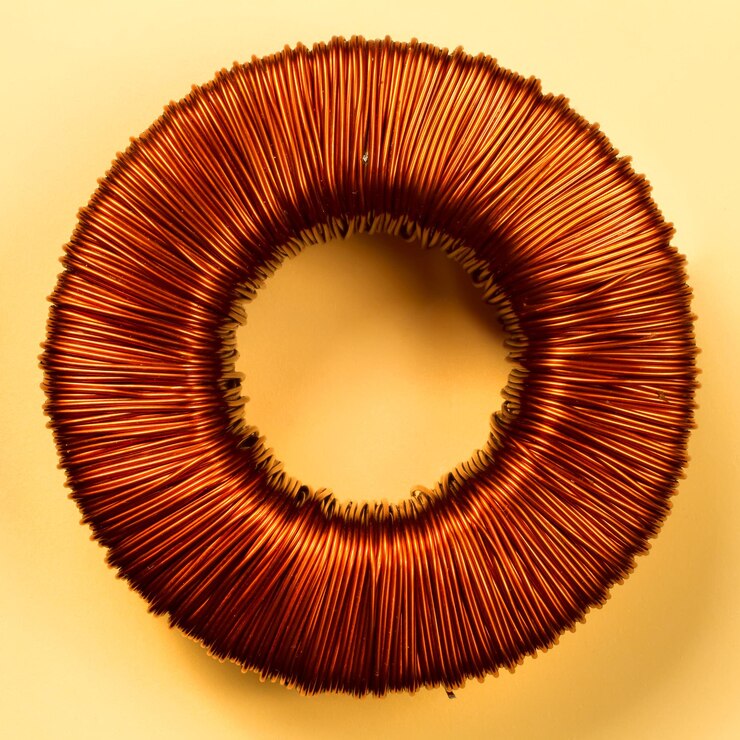

Bobinas Toroidales

Forma de dona, campo magnético contenido

Bobinas Variables

Inductancia ajustable, usadas en sintonización

💨

Bobinas de aire

🧲

Con núcleo

🍩

Toroidales

🎛️

Variables

Importancia en Electrónica

¡Las bobinas son esenciales para la electrónica y la electricidad! Su capacidad de almacenar energía magnética hace que sean muy útiles en muchos dispositivos que usamos diariamente. 💡🔌

Dispositivos Móviles

Usadas en cargadores inalámbricos y circuitos de RF

Computadoras

Filtrado en fuentes de alimentación y procesadores

Automoción

Sistemas de encendido y motores eléctricos

📱

Tecnología móvil

💻

Computación

🚗

Automoción

🏠

Hogar

Conclusión

✅ Puntos Clave:

• Las bobinas almacenan energía en campos magnéticos
• Se oponen a los cambios de corriente (inductancia)
• Son fundamentales en filtrado y almacenamiento temporal
• Se usan en transformadores, motores y circuitos de RF

Componente Esencial

Las bobinas complementan a los condensadores en circuitos electrónicos, permitiendo crear sistemas completos de filtrado, almacenamiento y procesamiento de señales.

Para seguir aprendiendo

Explora nuestros cursos para aplicar estos conceptos en el diseño de circuitos LC, transformadores, filtros y sistemas de potencia.
