En esta entrada ire tratar del tema de una instalacion electrica para una residencia
Linea de acometida
Esta linea conecta la red de distribuicion de electricidad de la compania, con la caja geral de protecion
Las lineas cometidas se realizan via aerea o subterraneas
Pertenece a la compania electrica y se componen de 3 cables condutores (3 fases) y el cable de neutro
Caja general de protecion (CGP)
Esta caja esta constituida por elementos de protecion, para posteriores distribuiciones
Tienen 3 fusibles, uno por fase que protegen contra posibles cortocircuitos
Esta caja normalmente esta en la fachada o un otro lugar del edeficio de facil acesso
Nota: Fusible es un elemento de protecion que se conecta al conductor de fase
Esta formado por un alambre que se funde cuando su intensida es superior a su corriente maxima nominal
Linea repartidora
Nota: Fusible es un elemento de protecion que se conecta al conductor de fase
Esta formado por un alambre que se funde cuando su intensida es superior a su corriente maxima nominal
Linea repartidora
La linea repartidora conecta la caja general de protecion (CGP) con el contador electrico
Nota En caso de edificio o varias viviendas, conecta la cajaj general de protecion CGP con el cuadro de los contadores electricos
Centralizacion de cuadros
El cuadro electrico es el encargado de medir la energia consumida por el abonado
Cada vivenda debe tener su proprio cuadro
Tiene que estar en el exterior, de facil acesso, o en caso de edeficios en un armario, en el inicio del predio (edificio)
Antes del cuadro electrico tiene que tener uns fusibles de corte de corriente, para futuras intervenciones, o protecion general de sonrecargas
Derivaciones individuales y lineas de embarrado
La linea repartidora tiene 3 fases
de cada fase sabe una barra, que se coloca en el interior del cuadro
asi que en su interior debe haber 4 barras metalicas, 3 fases mas 1 neutro
Como las viviendas unifamiliares llevan solo 1 fase, entonces a cada contador va una linea desde una de las fases y un neutro
desde el contador sale entoces dos cables, que iran a cada vivienda o apartamento
Derivaciones individuales
Las derivaciones individuales salen del contador, y van al cuadro de distribuicion de cada abonado
En el cuadro de distribuicion hay un controlador de potencia
Interruptor de control de potencia (ICP)
Este interruptor es instalado por la compania electrica y sirve para controlar la potencia contratada por el consumidor
Los conductores que vienen del contador son los mismos que se conectan al interruptor de control de potencia
Este contador tiene una comparticion a parte onde se costumbra instalar
despues de instalado es precintado por la compania, para evitar su manipulacion

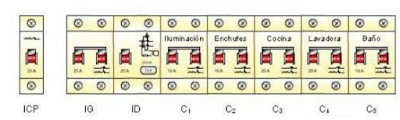

Cuadro general de mando y protección (CGMP)
Despues del Interruptor de control de potencia la linea va hasta cuadro general de mando
es neste cuadro que se distribuie toda la electricidad que contratamos por las diferentes partes de la vivienda
- Interruptor de Control de Potencia (ICP)
- Interruptor General (IG).
- Interruptor Diferencial (ID).
- Pequeños Interruptores Automáticos (PIAs).
Interruptor General (IG)
Es un interruptor magnetotérmico encargado de proteger frente sobrecargas o cortocircuitos la instalación interior de la vivienda al completo
Si la corriente que circula por la vivienda es superior a que el interruptor esta previsto, este se abre dejando la vivienda sin corriente
Es una forma de protecion, contra consumos excessivos
este interruptor se aciona de forma manual, en caso de reparaciones, ausencias prolongadas etc.
Interruptor diferencial (ID)
Se trata de un interruptor para los usuarios de la instalacion frente a posibles descargas acidentales que pueden ocurrir
El interruptor diferencia, esta constituido por dos bobinas, onde deja circular la misma intensidad de corriente.
Si por cualquier motivo hay una derivacion a la tierra, provocada por una persona o maquina, este se dispara y abre sus contactos dejando asi de pasar corriente
Pequeños Interruptores Automáticos (PIAs)
su funcion es proteger la instalacion electrica de posibles fallos como:
- Sobrecargas: un exceso de consumo eléctrico en una vivienda puede provocar que la intensidad de corriente circulante se haga mayor que la intensidad de corriente máxima que soportan los conductores del circuito independiente.
- Cortocircuitos: sobreintensidades provocadas por contacto directo accidental entre fase y neutro (debido al deterioro en los aislantes de los cables, presencia de agua, etc.).
Un interruptor magnetotérmico ofrece una doble protección:
- Protección térmica: lámina bimetálica que se deforma ante una sobrecarga. La deformación de la lámina actúa en el contacto del interruptor y desconecta el circuito.
- Protección magnética: se basa en una bobina que, al ser atravesada por una corriente de cortocircuito, atrae una pieza metálica que produce la apertura de los contactos del interruptor, desconectando el circuito.
Espesura de los conductores por cada derivacion
- Alumbrado -Cable de 1,5 mm
- Tomadas a partir de 10A hasta 16A - Cable de 2,5mm
- Tomadas a partir de 16A hasta 25A -Cable de 4mm
- Tamadas a partir de 25A -cable de 6mm
Calculo de potencia de una vivienda
Para calcular la intensidad va circular por nuestra vivienda, o dicho de otra forma la potencia que vamos consumir hacemos lo seguiente:
Sumamos las potencias totales de todas las bombillas y electrodomesticos que vamos a utilizar en dicha vivienda
Como no van a estar todos encendidos a la vez, hacemos una reducion de unos 40%
