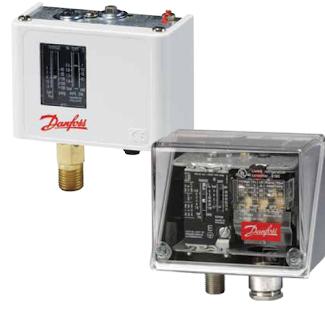

Presostatos

Presostato es un elemento de control, que se utiliza para cerrar y abrir un circuito eléctrico, en función de la presión que un líquido ejerce sobre el pistón interno, que se mueve hasta que unen sus contactos.

El presostato de baja en refrigeración funciona de la siguiente manera. Cuando el circuito no tiene presión, o falta de fluido, el presostato se desactiva, dejando asi de funcionar el circuito.

Los contactos del presostato quedan abiertos.

Iniciará nuevamente su funcionamiento cuando la presión llegue al mínimo programado para su funcionamiento.

El presostato de alta presión trabaja al revés, o sea cuando no tiene presión el presostato sus contactos están en contacto, y cuando la presión supera el valor que está regulado sus contactos se abren.

Se puede regular su presión de trabajo, con un tornillo que se encuentra en la parte superior.

...

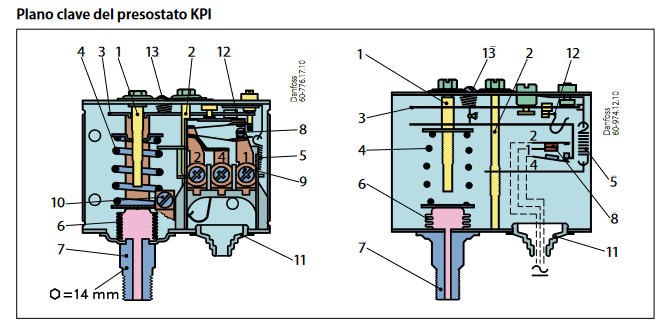

Conexion electrica

Si el presostato es simples, solo baja sus terminales de conexión son 3, entrando la corriente eléctrica, por el terminal 1, con un máximo de intensidad de 16 amperes y su salida es por el terminal 4, quedando el 2 libre, para conectar por ejemplo un testigo, que nos indique que el presostato está desconectado.

Si el presostato es simples, solo Alta sus terminales de conexión son 3, entrando la corriente eléctrica, por el terminal 1, con un máximo de intensidad de 16 amperes y su salida es por el terminal 4, quedando el 2 libre, para conectar por ejemplo un testigo, que nos indique que el presostato está desconectado.



Presostatos de Doble presion

Los presostatos de boble presion (Alta y Baja), su entrada tanto puede ser por (A) como por (B) dependiendo de la configuracion (Vea mas abajo)

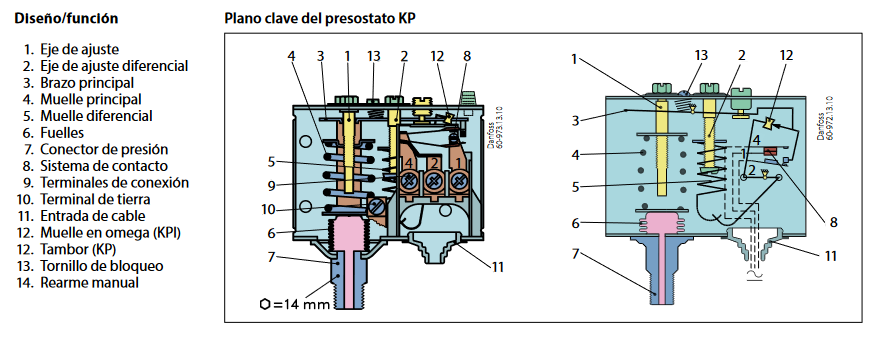

Ajuste del presostato

Los presostatos tienen dos tornillos en la parte superior.

• 1. Establezca la presión de conexión en la escala «CUT-IN» (escala de rango).
• 2. Establezca el diferencial en la escala «DIFF».

La presión de desconexión debe ser superior a la absoluta vacío (p e = –1 bar).

Para presostatos de alta presión, la presión de reinicio es igual a la presión de desconexión menos el diferencial.

Presostatos con rearme manual

Establezca la presión de desconexión en la escala «CUT-OUT» (escala de rango).

Los limitadores de alta presión se pueden rearmar manualmente cuando la presión es igual a la presión de parada menos el diferencial

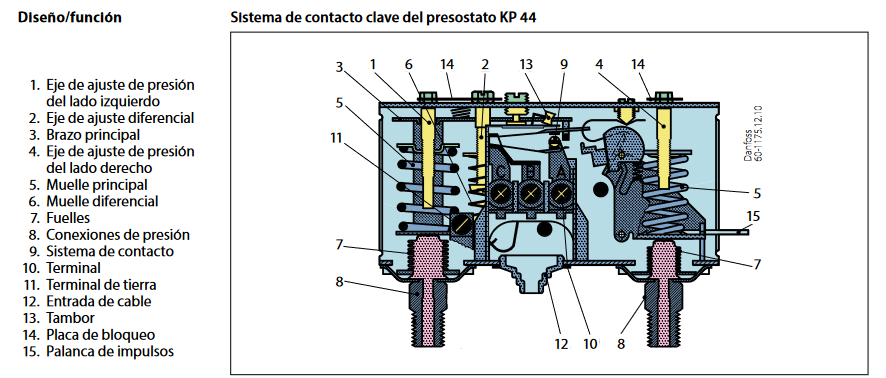

Presostatos dobles (alta y baja presión)

Estos presostatos controlan tanto la alta presión como la baja, o sea abren el circuito si el manómetro de baja detecta que no tiene fluido o su presión es muy baja, abriendo asi sus contactos y haciendo que la instalación se pare.

O por otro lado abren también sus contactos si la presión de alta es demasiado alta de la programada para su servicio.

Conexion electrica

Su cableado eléctrico, es como se ve en la imágen, entrada de corriente por el terminal (A), y salida por el B, dejando el terminal libre para conectar un aviso luminoso, que nos indica su desconexión.
