Curvas de entropía (Diagrama entalpico)

Por fin, observemos las curvas "S" de entropía constante. Las llamamos iSOENTRÓPICAS y dan el valor de la entropía en kJ/kg.

...

Estas curvas son también conocidas bajo el nombre de "curvas de compresión teórica" pues, cuando se produce la compresión de los vapores sin intercambio térmico con el compresor (lo que no ocurre jamás), el vapor aumenta presión y temperatura siguiendo el trazado de la curva "S".

Nosotros la utilizaremos como curva de referencia para la compresión.

La curva "S" permitirá determinar el estado del fluido al final de la compresión.

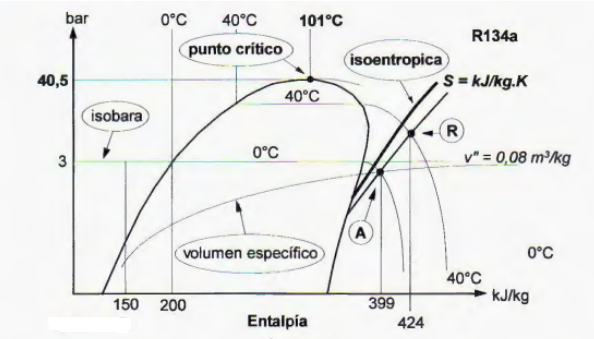

Por ejemplo, si el fluido entra en el compresor en el estado A, sigue la isentrópica para encontrarse en el estado R en fin de compresión.
