La característica principal de un compresor es su volumen barrido.
El volumen barrido (Vb) se expresa en m3/h. Como su nombre indica, representa el volumen que los pistones van a barrer por hora de funcionamiento.
...
El volumen barrido va a depender pues de la dimensión de o de los cilindros y de la velocidad de los pistones (y por tanto de la velocidad de rotación del compresor).
La dimensión del compresor es dada por su cilindrada. La figura muestra el cilindro de un compresor de pistones.
Distinguimos el PMS (punto muerto superior) y el PMI (punto muerto inferior) entre los cuales se desplaza el pistón. La distancia L, comprendida entre el PMS y el PMI, corresponde a la carrera del pistón.
La cilindrada(C) se calcula así :
Formula calculo del diámetro :
A cada vuelta de cigüeñal corresponde una bajada y subida del pistón.
El compresor podrá teóricamente aspirar un volumen de gas equivalente al volumen comprendido entre el PMS y el PMI. Este volumen, que se extiende para una vuelta de cigüeñal, debe ser multiplicado por el número total de cilindros para obtener la cilindrada.

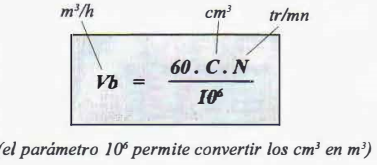

El volumen barrido, que depende de la cilindrada y de la velocidad de rotación del compresor, se calculará de la siguiente manera:
El volumen barrido, (relativamente) fácil de calcular para un compresor de pistones del que conocemos las características geométricas, es generalmente indicado por el fabricante del compresor.
Un compresor tiene las siguientes características:
- número de cilindros = 4
- diámetro interior = 60 mm
- Carrera = 72 mm
Calcule su cilindrada.
Calcule su volumen barrido para una velocidad de rotación de 1 425 rev/min.
Fórmula = (Pi * D2/4) * L * n ⇒ ((3,14 *(60 * 60))/4)*(72 *4) = 813,8 Cm3
Respuesta :
Cilindrada = 813,8 cm3
