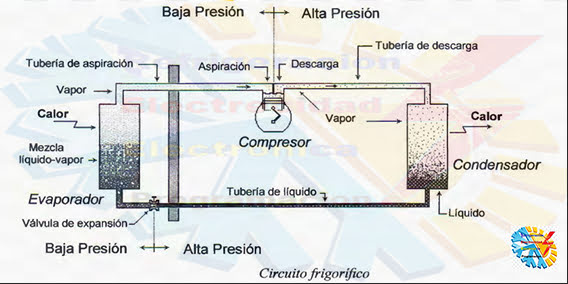

Circuito frigorífico

Veamos el conjunto de sus componentes

Evaporador: Cambiador térmico encargado de absorber el calor en el medio a enfriar.

Compresor: Órgano encargado de aspirar el vapor frío que viene del evaporador y de comprimirlo para poder condensarlo a una temperatura superior a la del evaporador. ·

Condensador: Cambiador térmico cuyo objetivo es evacuar el calor tomado del evaporador.

La evacuación de este calor provoca la condensación del fluido refrigerante.

Válvula de expansión: Este órgano sirve para ajustar el caudal del líquido en función de las necesidades. Su pequeño orificio provoca una caída de presión, lo que origina el descenso de la temperatura del fluido refrigerante.

...

La figura seguinte muestra el ejemplo de un circuito de cámara fría con R 134a en funcionamiento.

Observamos los valores de la presión y de la temperatura al nivel del circuito frigorífico y la evolución de la temperatura del aire en la cámara fría a través del condensador.

La figura pone en evidencia las presiones y temperaturas de funcionamiento del circuito frigorífico con el R404A de una cámara de congelación.

Estas figuras ponen en evidencia que el fluido refrigerante utilizado es diferente para cada tipo de instalación. De hecho, existe una gama de fluidos adaptados a las diferentes aplicaciones del frío, todo ello para obtener los mejores resultados posibles.

---
